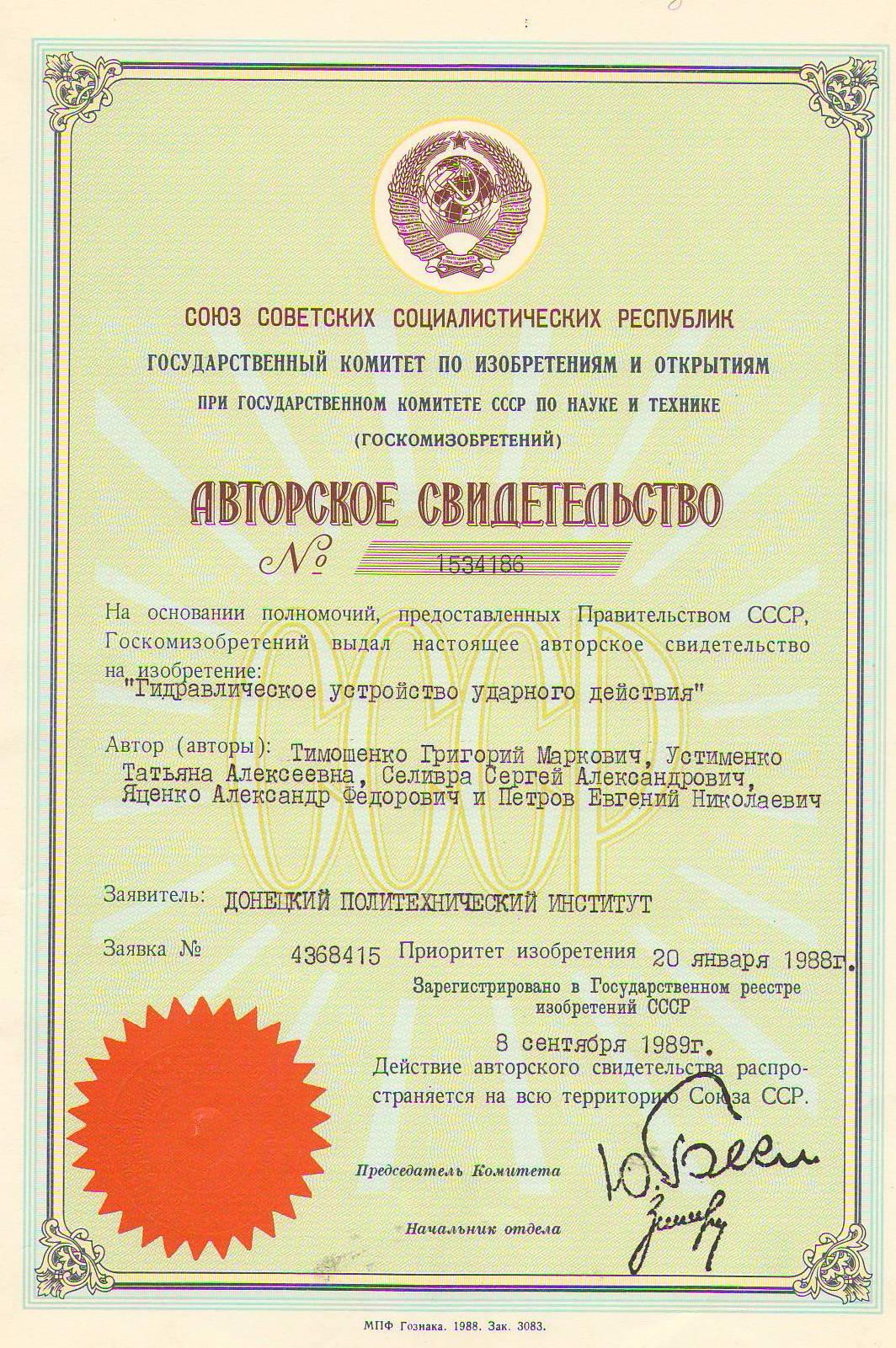

Гидравлическое устройство ударного действия

Abstract

Гидравлическое устройство ударного действия, включающее ударный механизм, имеющий корпус и поршень-боек, образующие камеры торможения, следящую прямого хода и обратного хода, распределитель, имеющий корпус и поршень-клапан, образующие сливную, управляющую и связанную с напорной магистралью и камерой торможения напорную камеру, клапан запуска, имеющий корпус и поршень со штоком,образующие поршневую и сообщенную со сливной камерой распределителя сливную камеры, инструмент, отличающееся тем, что, с целью повышения срока службы устройства за счет уменьшения интенсивности износа поверхностей поршня-бойка и корпуса ударного механизма, поршень клапана запуска выполнен с дополнительным ступенчатым штоком, а корпус клапана запуска выполнен с двумя дополнительными перемычками, образующими с дополнительным ступенчатым штоком рабочую и связную с управляющей камерой сливную камеры, причем корпус ударного механизма выполнен с дополнительной перемычкой, расположенной в камере обратного хода, а поршень-боек выполнен с дополнительным пояском, расположенным с возможностью образования с дополнительной перемычкой дросселирующего зазора, при этом штоковая, напорная и поршневая камеры клапана запуска сообщены соответственно со следящей камерой, напорной магистралью и камерой обратного хода, а камера прямого хода сообщена со сливной камерой распределителя.
